Труба круглая 1220 × 37 мм · ГОСТ 20295-85

Труба круглая 1220 × 37 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 20295-85
Серия / исполнение: Тип 2 — спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-03146, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

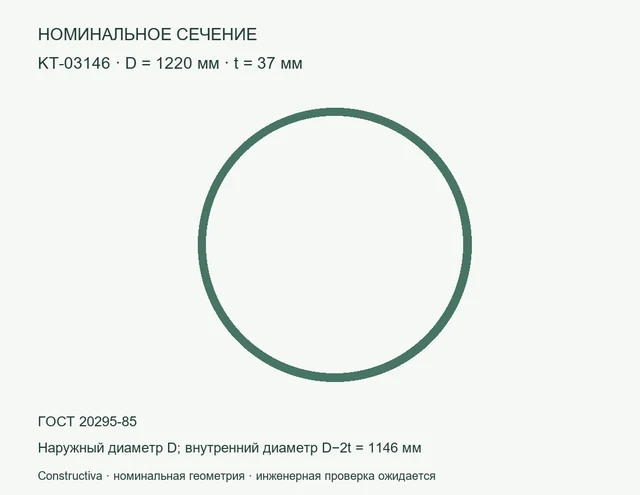

Круглое сечение: D=1220 мм, t=37 мм — Номинальное сечение: Труба круглая 1220 × 37 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 1220 × 37 мм — цифровая модель сечения: наружный диаметр 1220 мм, толщина 37 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 1079,46 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 1220×37

KT-03146. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-03146
Параметр	Значение	Единица
Наружный диаметр	1220	мм
Толщина	37	мм
Внутренний диаметр	1146	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1375,11	см²
Момент инерции Ix = Iy (расчёт)	2407910	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1079,46	кг/м
Нормативный документ из исходного перечня	ГОСТ 20295-85
Изготовление	Тип 2 — спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	1220	мм
Толщина	37	мм
Внутренний диаметр	1146	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1375.1065	см²
Ix = Iy (расчёт)	2407911.2	см⁴
Масса метра при 7850 кг/м³	1079.4586	кг/м
ГОСТ из перечня	ГОСТ 20295-85
Изготовление	type2_spiral
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	1220 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	37 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	1146 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	1375,11 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	2407910 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1079,46 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 20295-85	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Тип 2 — спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T08:55:30+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-03146.ifc
IFC · Constructiva · версия 1.0 · 10374 Б
SHA-256
cee605d458ed48316656584cae27b19ca2380125c14a80706abe50ef7ddb3f2e
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-03146.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38668 Б
SHA-256
46468d9ba6207780e208c294fd2d940fdb1aaa6662ef695077dec6289b724b9b
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-03146.dxf
DXF · Constructiva · версия 1.0 · 22205 Б
SHA-256
057ae8dd30a502c473895b9afee977381225e62b27446a07e78d1b9140318407
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-03146_parameters.csv
CSV · Constructiva · версия 1.0 · 2520 Б
SHA-256
d02eca831d93b6d7aa37667e679c3979478df79e8e039744735c1278661de3d2
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-03146_package.zip
ZIP · Constructiva · версия 1.0 · 129396 Б
SHA-256
48779e8ae1845399e980006bf5565a1281cf44b530d4951d4bba0d3a44151b0b
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-03146_passport.pdf
PDF · Constructiva · версия 1.0 · 110428 Б
SHA-256
216ce4dddfead1b5c313791ab0ecdb7ee8dd9acd618c03826dee674a9f98e0aa
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
