Труба круглая 610 × 17 мм · ГОСТ 20295-85

Труба круглая 610 × 17 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 20295-85
Серия / исполнение: Тип 2 — спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-02950, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

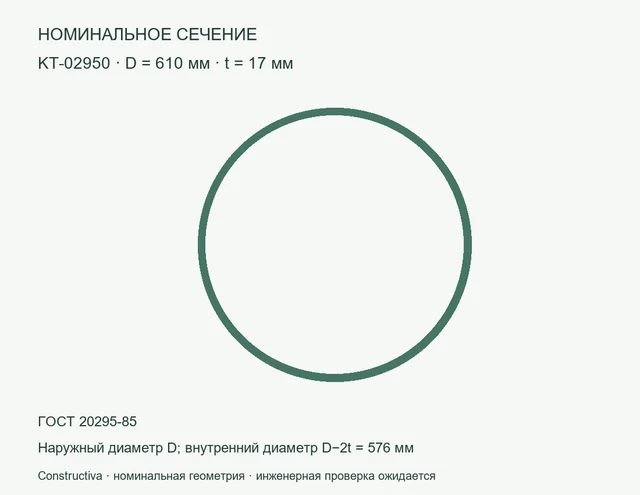

Круглое сечение: D=610 мм, t=17 мм — Номинальное сечение: Труба круглая 610 × 17 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 610 × 17 мм — цифровая модель сечения: наружный диаметр 610 мм, толщина 17 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 248,613 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 610×17

KT-02950. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-02950
Параметр	Значение	Единица
Наружный диаметр	610	мм
Толщина	17	мм
Внутренний диаметр	576	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	316,704	см²
Момент инерции Ix = Iy (расчёт)	139325	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	248,613	кг/м
Нормативный документ из исходного перечня	ГОСТ 20295-85
Изготовление	Тип 2 — спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	610	мм
Толщина	17	мм
Внутренний диаметр	576	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	316.70396	см²
Ix = Iy (расчёт)	139325.2	см⁴
Масса метра при 7850 кг/м³	248.6126	кг/м
ГОСТ из перечня	ГОСТ 20295-85
Изготовление	type2_spiral
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	610 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	17 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	576 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	316,704 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	139325 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	248,613 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 20295-85	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Тип 2 — спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
