KT-02461 · версия 1.0

Труба круглая 273 × 15 мм · ГОСТ 20295-85

Труба круглая 273 × 15 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 20295-85
Серия / исполнение: Тип 1 — прямошовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-02461, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

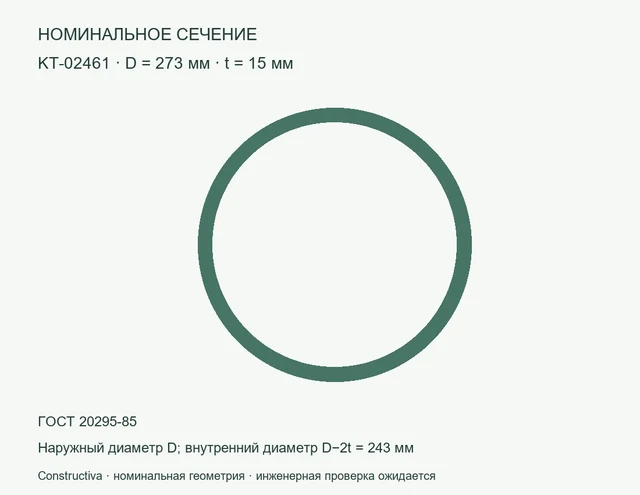

Круглое сечение: D=273 мм, t=15 мм — Номинальное сечение: Труба круглая 273 × 15 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 273 × 15 мм — цифровая модель сечения: наружный диаметр 273 мм, толщина 15 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 95,44 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 273×15

KT-02461. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-02461
Параметр	Значение	Единица
Наружный диаметр	273	мм
Толщина	15	мм
Внутренний диаметр	243	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	121,58	см²
Момент инерции Ix = Iy (расчёт)	10150,2	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	95,44	кг/м
Нормативный документ из исходного перечня	ГОСТ 20295-85
Изготовление	Тип 1 — прямошовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	273	мм
Толщина	15	мм
Внутренний диаметр	243	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	121.57964	см²
Ix = Iy (расчёт)	10150.228	см⁴
Масса метра при 7850 кг/м³	95.440014	кг/м
ГОСТ из перечня	ГОСТ 20295-85
Изготовление	type1_straight
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	273 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	15 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	243 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	121,58 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	10150,2 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	95,44 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 20295-85	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Тип 1 — прямошовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T06:03:17+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-02461.dxf
DXF · Constructiva · версия 1.0 · 22199 Б
SHA-256
393d4ce2aececc50ddaedb1499639d827b1b8ac243467a735f674336506149e5
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-02461_package.zip
ZIP · Constructiva · версия 1.0 · 129295 Б
SHA-256
1e1da81438ce178c583a502e23f6b22ae63dd3e80aa8cb8b7c4c68ee909ec22f
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-02461.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38572 Б
SHA-256
0609578d99c84208b487ff22a3604aea478d3ea897cddde6ad6f2fa186807f7c
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-02461_passport.pdf
PDF · Constructiva · версия 1.0 · 110409 Б
SHA-256
5b47017817886d65b3598b7f5da085a89a4423ac6344609f4fcc770f9053798b
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-02461_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
827958d728ccf1f2a3dbc8cad25160a3837b6738cc2fa0dc23c37450fed96395
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-02461.ifc
IFC · Constructiva · версия 1.0 · 10379 Б
SHA-256
41d650d243c356ad7125453faf8a729e86825714dcd7da56155dde63652a3603
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
