KT-01816 · версия 1.0

Труба круглая 40 × 2 мм · ГОСТ 10707-80

Труба круглая 40 × 2 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 10707-80
Серия / исполнение: Электросварная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01816, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

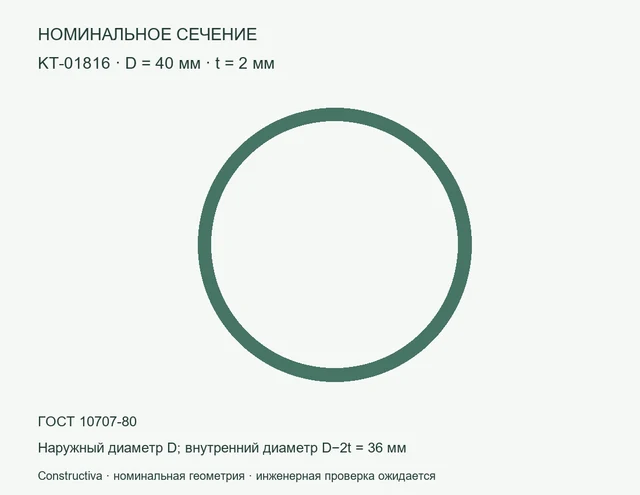

Круглое сечение: D=40 мм, t=2 мм — Номинальное сечение: Труба круглая 40 × 2 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 40 × 2 мм — цифровая модель сечения: наружный диаметр 40 мм, толщина 2 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 1,87427 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 40×2

KT-01816. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01816
Параметр	Значение	Единица
Наружный диаметр	40	мм
Толщина	2	мм
Внутренний диаметр	36	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2,38761	см²
Момент инерции Ix = Iy (расчёт)	4,32157	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,87427	кг/м
Нормативный документ из исходного перечня	ГОСТ 10707-80
Изготовление	Электросварная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	40	мм
Толщина	2	мм
Внутренний диаметр	36	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	2.3876104	см²
Ix = Iy (расчёт)	4.3215749	см⁴
Масса метра при 7850 кг/м³	1.8742742	кг/м
ГОСТ из перечня	ГОСТ 10707-80
Изготовление	cold_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	40 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	2 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	36 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	2,38761 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	4,32157 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1,87427 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 10707-80	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T04:37:07+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-01816_package.zip
ZIP · Constructiva · версия 1.0 · 129094 Б
SHA-256
3f886da4cb337e38fdc656fb81766b14969b4f8f124295df3f138447ea7a4cf6
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-01816_passport.pdf
PDF · Constructiva · версия 1.0 · 110370 Б
SHA-256
8dd0683f19caeb8bfadd0589f29d2372148f86227a8fae3c9c002a9600e7a40c
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-01816.ifc
IFC · Constructiva · версия 1.0 · 10362 Б
SHA-256
29d26abb3936572287605b94bc0c9bf6a32e29f8f79b22ea15b29e8e09b5f6e1
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-01816.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38307 Б
SHA-256
bcb714bb731a6b5f8ace54884aa3fbc6719885b05a41f98d8abccf7dd46d08ec
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-01816_parameters.csv
CSV · Constructiva · версия 1.0 · 2511 Б
SHA-256
3203dfbe79c60e2cd899600e9e9baa4f611f317473810583b73eae76bd0cbb69
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-01816.dxf
DXF · Constructiva · версия 1.0 · 22191 Б
SHA-256
18b2aef2982d7290fd69f1758d9abdec93b4730729f5f9f9716212ef258ea104
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
