KT-01697 · версия 1.0

Труба круглая 29 × 5 мм · ГОСТ 10707-80

Труба круглая 29 × 5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 10707-80
Серия / исполнение: Электросварная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01697, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

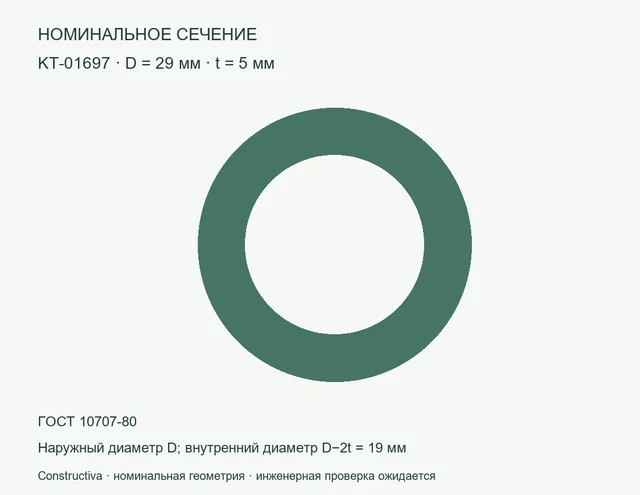

Круглое сечение: D=29 мм, t=5 мм — Номинальное сечение: Труба круглая 29 × 5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 29 × 5 мм — цифровая модель сечения: наружный диаметр 29 мм, толщина 5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 2,95938 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 29*×5

KT-01697. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01697
Параметр	Значение	Единица
Наружный диаметр	29	мм
Толщина	5	мм
Внутренний диаметр	19	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	3,76991	см²
Момент инерции Ix = Iy (расчёт)	2,83215	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	2,95938	кг/м
Нормативный документ из исходного перечня	ГОСТ 10707-80
Изготовление	Электросварная холоднодеформированная
По требованию потребителя	Да
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	29	мм
Толщина	5	мм
Внутренний диаметр	19	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	3.7699112	см²
Ix = Iy (расчёт)	2.8321458	см⁴
Масса метра при 7850 кг/м³	2.9593803	кг/м
ГОСТ из перечня	ГОСТ 10707-80
Изготовление	cold_welded
По требованию потребителя	Да
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	29 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	19 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	3,76991 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	2,83215 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	2,95938 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 10707-80	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Да	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T04:37:07+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-01697_package.zip
ZIP · Constructiva · версия 1.0 · 129240 Б
SHA-256
fcb0c7f49dd99c17a75476bd7512dad03896e21632f078de5e133144bc1b1fbd
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-01697_parameters.csv
CSV · Constructiva · версия 1.0 · 2495 Б
SHA-256
a673d3c79ea61605f197050d9f729413634ebdba96d871adf71749c191cd1936
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-01697.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38392 Б
SHA-256
9c3294a1a8533a94c4793c421cff3a5eab14647eeed0342d6fd39d5a13b95983
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-01697.dxf
DXF · Constructiva · версия 1.0 · 22189 Б
SHA-256
38d901a7997d3f8c07ab5f7eecfa0913c3622f3d1fb6fb725b099c2f87417a9f
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-01697.ifc
IFC · Constructiva · версия 1.0 · 10365 Б
SHA-256
9f28ba31c0987a3427132b644dca4301c6815deb4703b9626d1a6c727ac44a61
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-01697_passport.pdf
PDF · Constructiva · версия 1.0 · 110384 Б
SHA-256
d261d7221174927d9e557167c1a45907adc6989ffffae84b8a7746d694398d70
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
