KT-01449 · версия 1.0

Труба круглая 7 × 0,5 мм · ГОСТ 10707-80

Труба круглая 7 × 0,5 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 10707-80
Серия / исполнение: Электросварная холоднодеформированная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01449, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

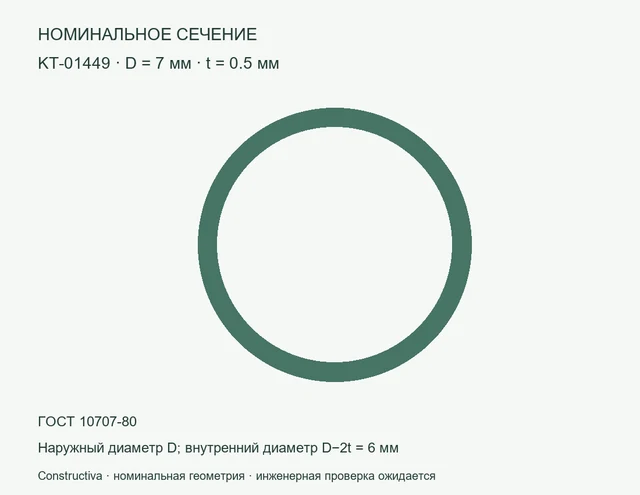

Круглое сечение: D=7 мм, t=0.5 мм — Номинальное сечение: Труба круглая 7 × 0,5 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 7 × 0,5 мм — цифровая модель сечения: наружный диаметр 7 мм, толщина 0,5 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 0,0801499 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 7×0,5

KT-01449. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01449
Параметр	Значение	Единица
Наружный диаметр	7	мм
Толщина	0,5	мм
Внутренний диаметр	6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0,102102	см²
Момент инерции Ix = Iy (расчёт)	0,00542416	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,0801499	кг/м
Нормативный документ из исходного перечня	ГОСТ 10707-80
Изготовление	Электросварная холоднодеформированная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	7	мм
Толщина	0.5	мм
Внутренний диаметр	6	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	0.10210176	см²
Ix = Iy (расчёт)	0.0054241561	см⁴
Масса метра при 7850 кг/м³	0.080149883	кг/м
ГОСТ из перечня	ГОСТ 10707-80
Изготовление	cold_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	7 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	0,5 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	6 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	0,102102 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	0,00542416 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	0,0801499 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 10707-80	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная холоднодеформированная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-01449_passport.pdf
PDF · Constructiva · версия 1.0 · 110385 Б
SHA-256
4a5943b53fea888fb703a78e205534e7bdd915e62b311efe4c2b9333975023be
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-01449_parameters.csv
CSV · Constructiva · версия 1.0 · 2519 Б
SHA-256
aa37eb1e9e1abbee7278a890164f4feb9342ad6a385fc4bdf427c8d236d5e74a
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-01449.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38102 Б
SHA-256
14c33321d8aced7ada7a6c09f45065c0ffc804b8f39dd941c9a450b6360afce7
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-01449.ifc
IFC · Constructiva · версия 1.0 · 10366 Б
SHA-256
634f2179d796ee9d8ab7e921ba67cd8341de73c8b722ffd0601ef02d8ad1ff4a
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-01449_package.zip
ZIP · Constructiva · версия 1.0 · 129083 Б
SHA-256
b732fa8509e497653d5a740799746974f38338d6770eb03b62f88c064032eb68
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-01449.dxf
DXF · Constructiva · версия 1.0 · 22181 Б
SHA-256
e8b7bce31cb2096bcb1e9a45424e65a52be50e68ed07f14046b06ea36ae309cb
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
