KT-01432 · версия 1.0

Труба круглая 2520 × 21 мм · ГОСТ 8696-74

Труба круглая 2520 × 21 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8696-74
Серия / исполнение: Электросварная спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01432, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

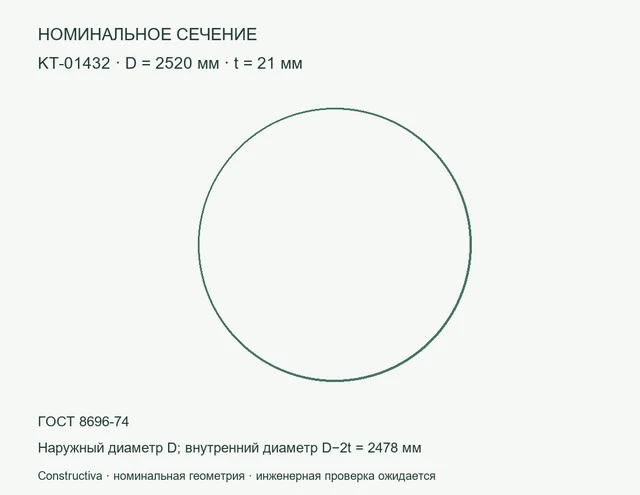

Круглое сечение: D=2520 мм, t=21 мм — Номинальное сечение: Труба круглая 2520 × 21 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 2520 × 21 мм — цифровая модель сечения: наружный диаметр 2520 мм, толщина 21 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 1294,21 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 2520×21

KT-01432. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01432
Параметр	Значение	Единица
Наружный диаметр	2520	мм
Толщина	21	мм
Внутренний диаметр	2478	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1648,68	см²
Момент инерции Ix = Iy (расчёт)	12870900	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1294,21	кг/м
Нормативный документ из исходного перечня	ГОСТ 8696-74
Изготовление	Электросварная спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	2520	мм
Толщина	21	мм
Внутренний диаметр	2478	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	1648.6764	см²
Ix = Iy (расчёт)	12870891	см⁴
Масса метра при 7850 кг/м³	1294.211	кг/м
ГОСТ из перечня	ГОСТ 8696-74
Изготовление	spiral_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	2520 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	21 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	2478 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	1648,68 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	12870900 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	1294,21 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8696-74	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-01432.ifc
IFC · Constructiva · версия 1.0 · 10374 Б
SHA-256
1b591b1210aefb319d148501b5a294840e546d7e16ed751941840865fdc6553a
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-01432_package.zip
ZIP · Constructiva · версия 1.0 · 129316 Б
SHA-256
2f175aa398cd36f0843e0f826d3e6394d992f3d4edb3bfa766d1fac96ca3b991
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-01432.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 39121 Б
SHA-256
469510868ac0a7846415fe0f2291488d6d329079f4feac40f665d9abef203c29
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-01432_parameters.csv
CSV · Constructiva · версия 1.0 · 2518 Б
SHA-256
9a674aa8a2fcdae1ecbf6ec455abff9713bf046ad839a190c8629511b7a449bd
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-01432_passport.pdf
PDF · Constructiva · версия 1.0 · 110408 Б
SHA-256
7e441ef3867437aceddc0c5244c7f5a38d6971f9ff5371bdeabb9f2b4c1dbd10
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-01432.dxf
DXF · Constructiva · версия 1.0 · 22207 Б
SHA-256
751eca4aa79bafbf43031191b2af2eb4d299b81928fbdee98673473a25cbd5b4
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
