KT-01394 · версия 1.0

Труба круглая 1820 × 15 мм · ГОСТ 8696-74

Труба круглая 1820 × 15 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8696-74
Серия / исполнение: Электросварная спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01394, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

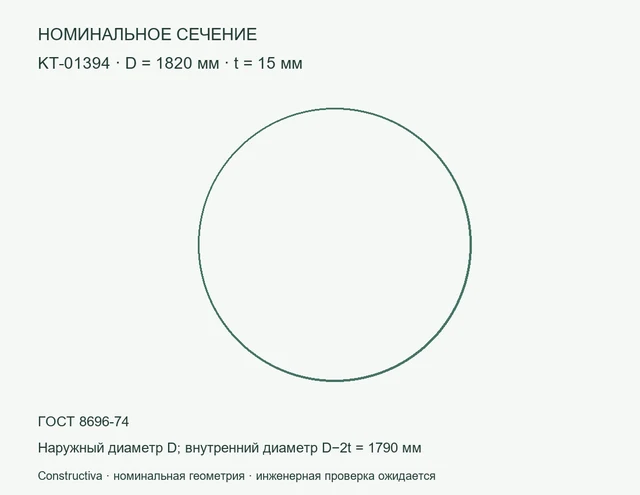

Круглое сечение: D=1820 мм, t=15 мм — Номинальное сечение: Труба круглая 1820 × 15 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 1820 × 15 мм — цифровая модель сечения: наружный диаметр 1820 мм, толщина 15 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 667,71 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 1820×15

KT-01394. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01394
Параметр	Значение	Единица
Наружный диаметр	1820	мм
Толщина	15	мм
Внутренний диаметр	1790	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	850,586	см²
Момент инерции Ix = Iy (расчёт)	3464280	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	667,71	кг/м
Нормативный документ из исходного перечня	ГОСТ 8696-74
Изготовление	Электросварная спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	1820	мм
Толщина	15	мм
Внутренний диаметр	1790	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	850.58621	см²
Ix = Iy (расчёт)	3464278.2	см⁴
Масса метра при 7850 кг/м³	667.71018	кг/м
ГОСТ из перечня	ГОСТ 8696-74
Изготовление	spiral_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	1820 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	15 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	1790 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	850,586 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	3464280 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	667,71 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8696-74	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-01394_parameters.csv
CSV · Constructiva · версия 1.0 · 2520 Б
SHA-256
ec51ee29b0c4b9a7be4fe05b552ca255ee459a2f25b7b86bc165806744156df2
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-01394.dxf
DXF · Constructiva · версия 1.0 · 22203 Б
SHA-256
0d747bbd9e096638fd3c860c7a4bf2d329c5a531b2aa5a8a64e51520627a35b1
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-01394_passport.pdf
PDF · Constructiva · версия 1.0 · 110418 Б
SHA-256
d2f04fb176a05c6976de566b508a5e06963db6af1a06f320db742e94fd6e96d2
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
KT-01394.ifc
IFC · Constructiva · версия 1.0 · 10371 Б
SHA-256
04db3b57134726adcb8a6df7435f92b2ea8e72fa7005ff477caa2340177fe46d
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-01394.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38733 Б
SHA-256
db3fb9cecc65821ebd44b8e883816a7d28d0528415a93ee3cbe0d7ac04df574d
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-01394_package.zip
ZIP · Constructiva · версия 1.0 · 129298 Б
SHA-256
f950d4d9d94488e486d5345d6a2ecee5f18ed9bd98716ed506ba238b3018ae14
Комплект файлов. Его состав и версии проверьте после распаковки.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
