KT-01335 · версия 1.0

Труба круглая 720 × 12 мм · ГОСТ 8696-74

Труба круглая 720 × 12 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8696-74
Серия / исполнение: Электросварная спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01335, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

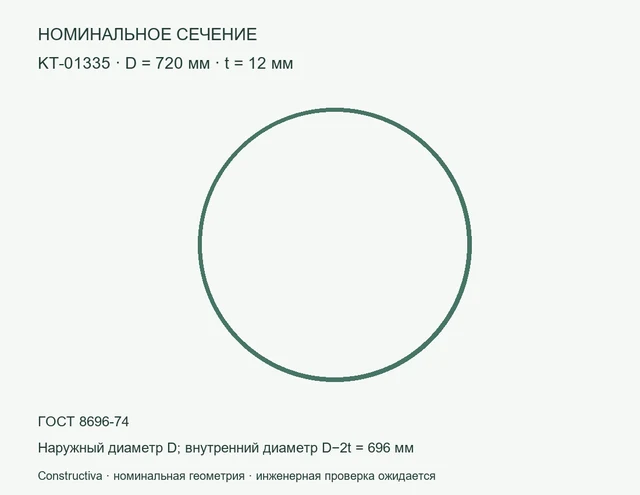

Круглое сечение: D=720 мм, t=12 мм — Номинальное сечение: Труба круглая 720 × 12 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 720 × 12 мм — цифровая модель сечения: наружный диаметр 720 мм, толщина 12 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 209,524 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 720×12

KT-01335. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01335
Параметр	Значение	Единица
Наружный диаметр	720	мм
Толщина	12	мм
Внутренний диаметр	696	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	266,91	см²
Момент инерции Ix = Iy (расчёт)	167288	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	209,524	кг/м
Нормативный документ из исходного перечня	ГОСТ 8696-74
Изготовление	Электросварная спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	720	мм
Толщина	12	мм
Внутренний диаметр	696	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	266.90971	см²
Ix = Iy (расчёт)	167288.33	см⁴
Масса метра при 7850 кг/м³	209.52412	кг/м
ГОСТ из перечня	ГОСТ 8696-74
Изготовление	spiral_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	720 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	12 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	696 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	266,91 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	167288 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	209,524 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8696-74	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

KT-01335.ifc
IFC · Constructiva · версия 1.0 · 10364 Б
SHA-256
7441e127c64219a2f859b4359a139c19a83106dd8601ded7aa56c7875b4d9892
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-01335.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38425 Б
SHA-256
a8d75740240e72832f9daee0541337f3e1d06c873715fa162c09e4cb5a9c2f5b
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-01335_parameters.csv
CSV · Constructiva · версия 1.0 · 2517 Б
SHA-256
c2e90a36801f225ac49bc7b71621272b7f04d9eca5d942cc25a21dfd49c50e23
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-01335.dxf
DXF · Constructiva · версия 1.0 · 22200 Б
SHA-256
87f7e2187f436b004d28e9ab8e9d5538a934029823802c52d088f4314d994379
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
Constructiva_KT-01335_package.zip
ZIP · Constructiva · версия 1.0 · 129268 Б
SHA-256
975646d8e0d05128653caa6f7c65648c07b53574d115c6771f29517f83595ce2
Комплект файлов. Его состав и версии проверьте после распаковки.
Constructiva_KT-01335_passport.pdf
PDF · Constructiva · версия 1.0 · 110407 Б
SHA-256
8a44377df46113ce9b92d3b66d4a18acc0797596f826f5a8111094108733b0f5
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
