KT-01315 · версия 1.0

Труба круглая 480 × 8 мм · ГОСТ 8696-74

Труба круглая 480 × 8 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8696-74
Серия / исполнение: Электросварная спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01315, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

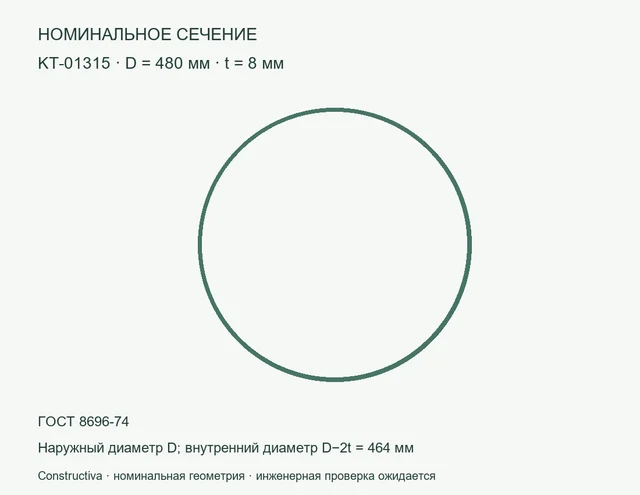

Круглое сечение: D=480 мм, t=8 мм — Номинальное сечение: Труба круглая 480 × 8 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 480 × 8 мм — цифровая модель сечения: наружный диаметр 480 мм, толщина 8 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 93,1218 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 480×8

KT-01315. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01315
Параметр	Значение	Единица
Наружный диаметр	480	мм
Толщина	8	мм
Внутренний диаметр	464	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	118,627	см²
Момент инерции Ix = Iy (расчёт)	33044,6	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	93,1218	кг/м
Нормативный документ из исходного перечня	ГОСТ 8696-74
Изготовление	Электросварная спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	480	мм
Толщина	8	мм
Внутренний диаметр	464	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	118.62654	см²
Ix = Iy (расчёт)	33044.609	см⁴
Масса метра при 7850 кг/м³	93.121833	кг/м
ГОСТ из перечня	ГОСТ 8696-74
Изготовление	spiral_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	480 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	8 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	464 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	118,627 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	33044,6 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	93,1218 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8696-74	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-01315_parameters.csv
CSV · Constructiva · версия 1.0 · 2515 Б
SHA-256
0e7deb2cce947c7eb39c03f7b1497f095988da656d1cda23ee922b2c9075225d
Табличные параметры. При импорте сохраняйте единицы и точность.
Constructiva_KT-01315_package.zip
ZIP · Constructiva · версия 1.0 · 129281 Б
SHA-256
620085f7226d48174cb67738adbfb0ecdd48c63b2650dd4659436231e816fd42
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-01315.dxf
DXF · Constructiva · версия 1.0 · 22198 Б
SHA-256
186c098da1e0c8ee365e086ab2e804504d83e82b6def669677a2ab23ea171591
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.
KT-01315.ifc
IFC · Constructiva · версия 1.0 · 10360 Б
SHA-256
87d4cea2baa30ec9cca8bba415179d983f07d3b12fb746f1a5a26c1cdb5eb1f3
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
KT-01315.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38501 Б
SHA-256
d44984a02b49c1bbdd8312e74b49d9a66be0f3be4b8e1620c12876c6aef36f9c
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
Constructiva_KT-01315_passport.pdf
PDF · Constructiva · версия 1.0 · 110393 Б
SHA-256
6276dcfc640c8a838fdc2d254878b4bea638d1d77de1db0f104c1acb1ebacde4
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.

Другие размеры этого семейства

Подбор основан на геометрии и данных источника; взаимозаменяемость не подтверждается.
