KT-01300 · версия 1.0

Труба круглая 325 × 4 мм · ГОСТ 8696-74

Труба круглая 325 × 4 мм. Доступные форматы: CSV, DXF, IFC, PDF, STEP, ZIP. Модель подготовлена Constructiva; оригиналом производителя не является. Расчётные характеристики и допущения указаны в таблице и описании.

Скачать файлы бесплатно

Коротко о модели

Документ в исходных данных: ГОСТ 8696-74
Серия / исполнение: Электросварная спиральношовная
Файлы текущей редакции: 6 · CSV, DXF, IFC, PDF, STEP, ZIP
Материал по карточке: Сталь; марка и изготовитель не назначены
Инженерное согласование: См. основания в карточке; редакционная проверка не подтверждает пригодность для проекта

Сверяйте артикул KT-01300, документ и размеры вместе. Совпадение названия не подтверждает одинаковое исполнение.

Как различать одноимённые профили

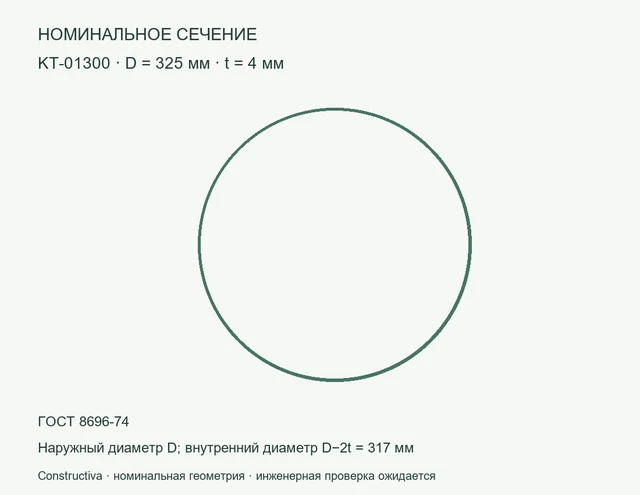

Круглое сечение: D=325 мм, t=4 мм — Номинальное сечение: Труба круглая 325 × 4 мм. Схема наружного диаметра и стенки номинальной модели. Инженерное согласование не выполнено.

Описание модели

Труба круглая 325 × 4 мм — цифровая модель сечения: наружный диаметр 325 мм, толщина 4 мм. В карточке можно сопоставить наружный диаметр, стенку и внутренний просвет трубы. Длина модельного образца — 6000 мм. Расчётная масса одного метра модели — 31,6654 кг/м; принятые допущения приведены ниже. Изготовитель и инженерное согласование не подтверждены.

Ограничения модели

Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка не выполнена.

Паспорт выпуска: исходное описание и обозначение

Труба круглая 325×4

KT-01300. Номинальное полое сечение. Редакционная номинальная модель Constructiva по размерам пользовательского перечня. Принадлежность каждой строки сортаменту отдельно не подтверждена. Наружный диаметр D и стенка t задают гладкую трубу; DN сохранён отдельно. Длина 6000 мм и расчётная плотность 7850 кг/м³ — явные допущения, плотность не подтверждена для марки стали. Шов, резьба и производственные отклонения не моделируются. Условия изготовления по требованию потребителя или соглашению сторон сохраняются в подписанном определении. Изготовитель, марка стали и давление не назначены. Инженерная приёмка ожидается.

Технические параметры

Характеристики KT-01300
Параметр	Значение	Единица
Наружный диаметр	325	мм
Толщина	4	мм
Внутренний диаметр	317	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	40,338	см²
Момент инерции Ix = Iy (расчёт)	5196,4	см⁴
Масса 1 м при плотности 7850 кг/м³ (расчёт)	31,6654	кг/м
Нормативный документ из исходного перечня	ГОСТ 8696-74
Изготовление	Электросварная спиральношовная
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Расчётные значения округлены для чтения до 6 значащих цифр. Полная точность и исходные обозначения сохранены в исходных параметрах и файлах.

Исходные параметры и полная точность

Наружный диаметр	325	мм
Толщина	4	мм
Внутренний диаметр	317	мм
Длина образца	6000	мм
Площадь сечения (расчёт)	40.33805	см²
Ix = Iy (расчёт)	5196.398	см⁴
Масса метра при 7850 кг/м³	31.665369	кг/м
ГОСТ из перечня	ГОСТ 8696-74
Изготовление	spiral_welded
По требованию потребителя	Не отмечено
По соглашению сторон	Не отмечено
Проверка сортамента	Не подтверждена для каждой строки
Инженерная проверка	Ожидает проверки

Происхождение характеристик

Основание указано для каждого значения. Ссылка на документ не означает проверки всего сортамента.

Параметр	Значение	Основание
Наружный диаметр	325 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Толщина	4 мм	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Внутренний диаметр	317 мм	Расчёт Подробнее D − 2t: наружный диаметр минус две толщины стенки. Формула номинальной круглой модели Constructiva; производственные допуски не учтены.
Длина образца	6000 мм	Допущение Подробнее Параметр модельного образца или допущение; не подтверждает характеристики поставляемого изделия.
Площадь сечения (расчёт)	40,338 см²	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Момент инерции Ix = Iy (расчёт)	5196,4 см⁴	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта.
Масса 1 м при плотности 7850 кг/м³ (расчёт)	31,6654 кг/м	Расчёт Подробнее Вычислено по геометрии редакционной модели; не табличное значение стандарта. m = A × ρ: площадь A в м², плотность ρ в кг/м³, результат в кг/м. При площади в см² используйте m = A × 0,0001 × ρ. Плотность и геометрические допущения указаны в карточке.
Нормативный документ из исходного перечня	ГОСТ 8696-74	Ссылка на документ Подробнее Документ указан в исходной карточке. Применимость к каждой позиции отдельно не подтверждена.
Изготовление	Электросварная спиральношовная	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По требованию потребителя	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
По соглашению сторон	Не отмечено	Источник не приложен Подробнее Значение исходной карточки. Проверяемый первичный источник для параметра не приложен.
Проверка сортамента	Не подтверждена для каждой строки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.
Инженерная проверка	Ожидает проверки	Статус Подробнее Заявленный статус карточки; публикация не является инженерным согласованием.

Как проверяются данные

Область применения

Цифровой образец для выбора размеров и обмена CAD/BIM; пригодность к проекту проверяет инженер.

Источники и актуальность данных

Разработчик / организация карточки: Constructiva · редакционные модели
Версия модели: 1.0
Редакция карточки обновлена: 2026-10-12T03:05:59+00:00
Дата, указанная автором карточки: 2026-10-11

Проверяемый первичный источник для значений не приложен. Значения карточки требуют сверки с документом перед применением.

Файлы модели и документы

Версия и контрольная сумма относятся к конкретному файлу. Совместимость указана по данным карточки.

Constructiva_KT-01300_parameters.csv
CSV · Constructiva · версия 1.0 · 2513 Б
SHA-256
1f14e1980db5825d76fe96ab1914a126372b50d3c60c7da7f6e5b2c0a4df8a9e
Табличные параметры. При импорте сохраняйте единицы и точность.
KT-01300.ifc
IFC · Constructiva · версия 1.0 · 10370 Б
SHA-256
0c6b8bb8ae75727f359a0c1f8302ba3759c9d12bf1b372acd60ac67815b7ca80
Обмен строительной моделью и атрибутами; проверьте фактическую схему и свойства файла.
Constructiva_KT-01300_passport.pdf
PDF · Constructiva · версия 1.0 · 110400 Б
SHA-256
f620c9e4de53623f520dc8dde0ee987a3030e0eb6c99650b3e23ac7645e2a3fc
Паспорт или сопроводительный документ. Сверьте артикул и редакцию.
Constructiva_KT-01300_package.zip
ZIP · Constructiva · версия 1.0 · 129200 Б
SHA-256
7d90b9e4801386b00a81b277a9390df8a1a9e17985efe261658684e60a0bd3b1
Комплект файлов. Его состав и версии проверьте после распаковки.
KT-01300.step
STEP · Constructiva / CadQuery 2.6.1 · версия 1.0 · 38557 Б
SHA-256
29eb444085721775718b8660d719de0a6707fffe8809f832ca58c19721ef0c94
Обмен трёхмерной геометрией. После импорта проверьте единицы и размеры.
KT-01300.dxf
DXF · Constructiva · версия 1.0 · 22197 Б
SHA-256
907978a938964db9f15a3dda6e74efc045da24c1eb90ad2a7416a400b8944759
Чертёжная геометрия; проверьте единицы, масштаб и состав контуров.

Условия использования

Редакционная параметрическая модель Constructiva. Предварительная номинальная геометрия; инженерная проверка ожидается. Изготовитель не назначен.
