Подборки по документу источника:

Как выбрать модель

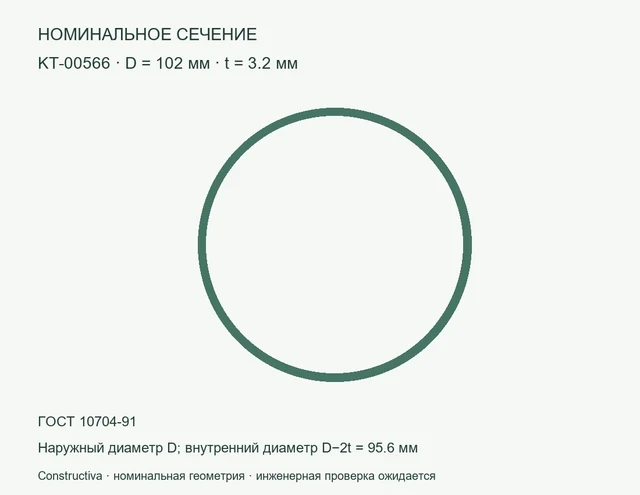

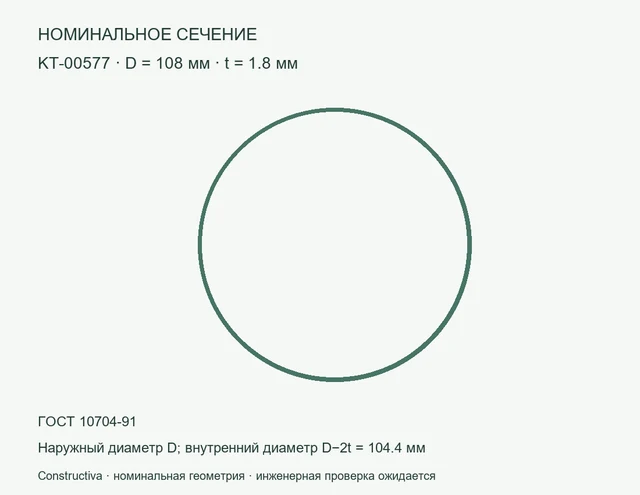

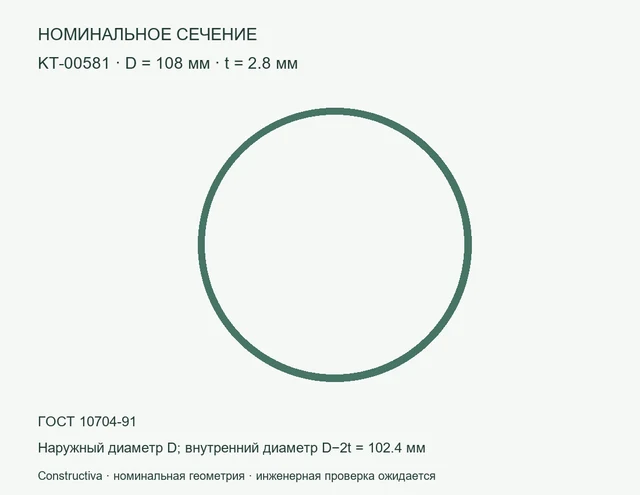

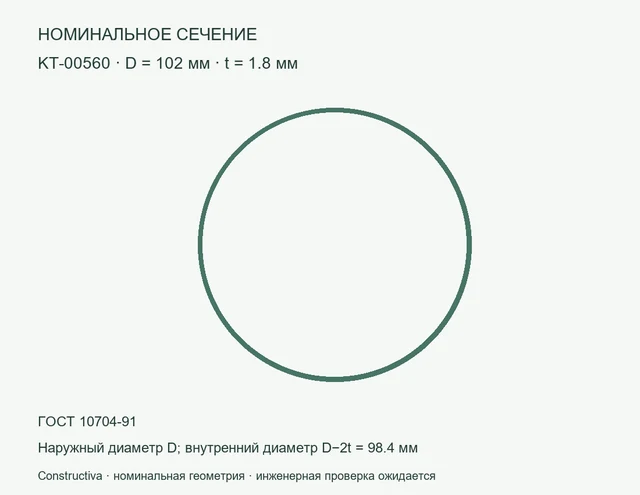

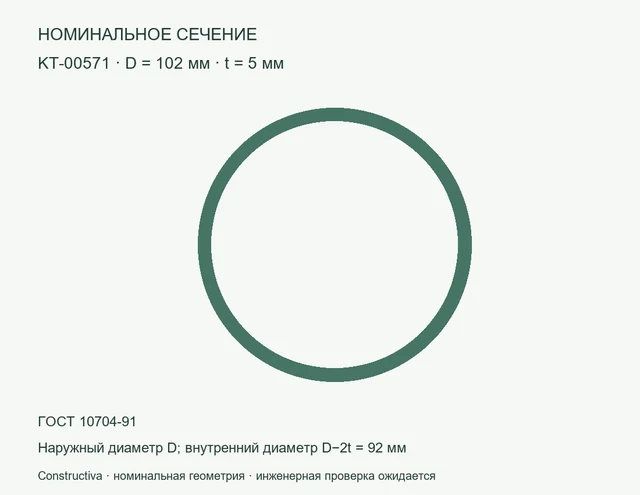

Подборка труб с указанным в карточке ГОСТ 10704-91. Сначала выберите наружный диаметр, затем толщину стенки и проверьте исполнение по исходным данным.

  • Не заменяйте наружный диаметр D условным проходом DN.
  • При одинаковом D другая стенка меняет внутренний просвет, площадь и расчётную массу.
  • Проверьте назначение и единицы скачиваемого файла; геометрический файл не подтверждает марку стали и свойства поставляемой трубы.
