Constructiva · редакционные модели
Труба круглая 60 × 4,5 мм
KT-00456
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 60 мм
- Толщина
- 4.5 мм
- Внутренний диаметр
- 51 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
BIM · CAD · Техническая документация
Круглые трубы: диаметры и стенки из данных ГОСТ 10704-91 — страница 27
Модели, чертежи и документы для вашего проекта.
Найдите нужное. Проверьте параметры. Скачайте бесплатно.
ИНЖЕНЕРИЯ НАЧИНАЕТСЯ С ДЕТАЛЕЙФильтры
Constructiva · редакционные модели
Труба круглая 63,5 × 1,4 мм
KT-00457
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 1.4 мм
- Внутренний диаметр
- 60.7 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 1,5 мм
KT-00458
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 1.5 мм
- Внутренний диаметр
- 60.5 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 1,6 мм
KT-00459
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 1.6 мм
- Внутренний диаметр
- 60.3 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 1,8 мм
KT-00460
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 1.8 мм
- Внутренний диаметр
- 59.9 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 2 мм
KT-00461
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 2 мм
- Внутренний диаметр
- 59.5 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 2,2 мм
KT-00462
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 2.2 мм
- Внутренний диаметр
- 59.1 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 2,5 мм
KT-00463
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 2.5 мм
- Внутренний диаметр
- 58.5 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 2,8 мм
KT-00464
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 2.8 мм
- Внутренний диаметр
- 57.9 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 3 мм
KT-00465
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 3 мм
- Внутренний диаметр
- 57.5 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 3,2 мм
KT-00466
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 3.2 мм
- Внутренний диаметр
- 57.1 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 3,5 мм
KT-00467
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 3.5 мм
- Внутренний диаметр
- 56.5 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 3,8 мм
KT-00468
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 3.8 мм
- Внутренний диаметр
- 55.9 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели

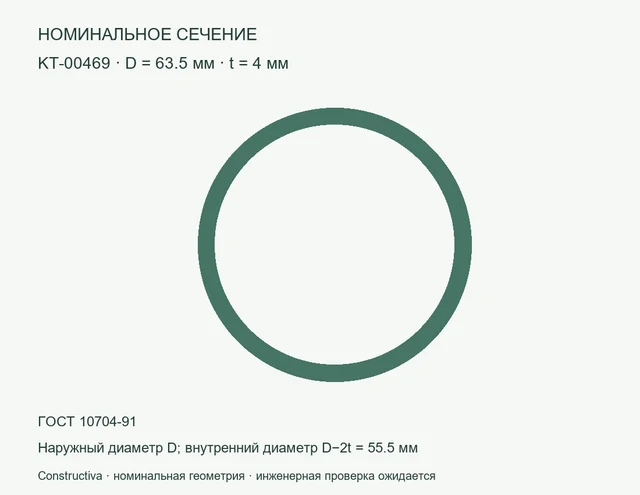

Труба круглая 63,5 × 4 мм
KT-00469
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 4 мм
- Внутренний диаметр
- 55.5 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 63,5 × 4,5 мм
KT-00470
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 63.5 мм
- Толщина
- 4.5 мм
- Внутренний диаметр
- 54.5 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 1,4 мм
KT-00471
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 1.4 мм
- Внутренний диаметр
- 67.2 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 1,5 мм
KT-00472
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 1.5 мм
- Внутренний диаметр
- 67 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 1,6 мм
KT-00473
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 1.6 мм
- Внутренний диаметр
- 66.8 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 1,8 мм
KT-00474
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 1.8 мм
- Внутренний диаметр
- 66.4 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 2 мм
KT-00475
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 2 мм
- Внутренний диаметр
- 66 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 2,2 мм
KT-00476
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 2.2 мм
- Внутренний диаметр
- 65.6 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 2,5 мм
KT-00477
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 2.5 мм
- Внутренний диаметр
- 65 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 2,8 мм
KT-00478
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 2.8 мм
- Внутренний диаметр
- 64.4 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 3 мм
KT-00479
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 3 мм
- Внутренний диаметр
- 64 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 3,2 мм
KT-00480
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 3.2 мм
- Внутренний диаметр
- 63.6 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 3,5 мм
KT-00481
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 3.5 мм
- Внутренний диаметр
- 63 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 3,8 мм
KT-00482
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 3.8 мм
- Внутренний диаметр
- 62.4 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 4 мм
KT-00483
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 4 мм
- Внутренний диаметр
- 62 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 70 × 4,5 мм
KT-00484
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 70 мм
- Толщина
- 4.5 мм
- Внутренний диаметр
- 61 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 1,4 мм
KT-00485
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 1.4 мм
- Внутренний диаметр
- 70.2 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 1,5 мм
KT-00486
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 1.5 мм
- Внутренний диаметр
- 70 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 1,6 мм
KT-00487
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 1.6 мм
- Внутренний диаметр
- 69.8 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 1,8 мм
KT-00488
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 1.8 мм
- Внутренний диаметр
- 69.4 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 2 мм
KT-00489
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 2 мм
- Внутренний диаметр
- 69 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели

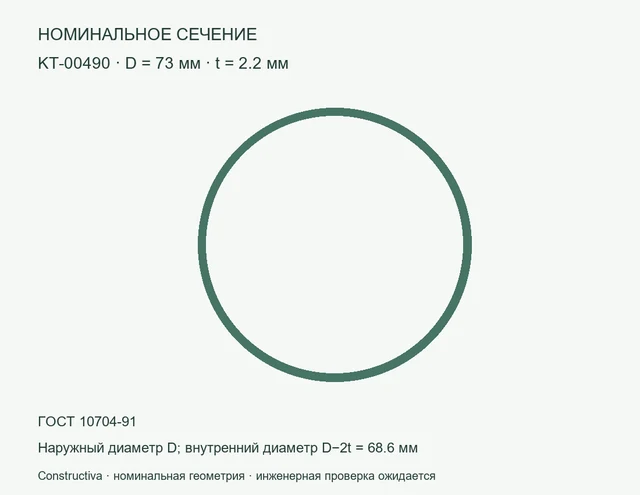

Труба круглая 73 × 2,2 мм
KT-00490
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 2.2 мм
- Внутренний диаметр
- 68.6 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 2,5 мм
KT-00491
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 2.5 мм
- Внутренний диаметр
- 68 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 2,8 мм
KT-00492
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 2.8 мм
- Внутренний диаметр
- 67.4 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 3 мм
KT-00493
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 3 мм
- Внутренний диаметр
- 67 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 3,2 мм
KT-00494
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 3.2 мм
- Внутренний диаметр
- 66.6 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 3,5 мм
KT-00495
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 3.5 мм
- Внутренний диаметр
- 66 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 3,8 мм
KT-00496
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 3.8 мм
- Внутренний диаметр
- 65.4 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели

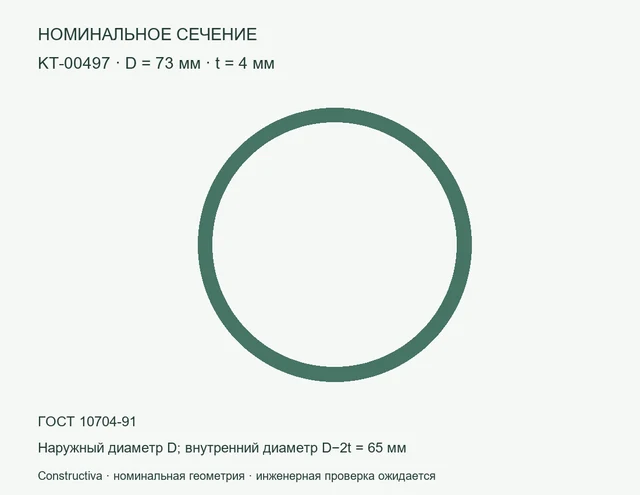

Труба круглая 73 × 4 мм
KT-00497
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 4 мм
- Внутренний диаметр
- 65 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 4,5 мм
KT-00498
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 4.5 мм
- Внутренний диаметр
- 64 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 5 мм
KT-00499
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 5 мм
- Внутренний диаметр
- 63 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Constructiva · редакционные модели
Труба круглая 73 × 5,5 мм
KT-00500
ГОСТ 10704-91 · Электросварная прямошовная
- Наружный диаметр
- 73 мм
- Толщина
- 5.5 мм
- Внутренний диаметр
- 62 мм
CSVDXFIFCPDFSTEPZIP
v1.0 · 6 файловОткрыть файлы
Категории и подборки библиотеки
Подборки по документу источника:
Как выбрать модель
Подборка труб с указанным в карточке ГОСТ 10704-91. Сначала выберите наружный диаметр, затем толщину стенки и проверьте исполнение по исходным данным.
- Не заменяйте наружный диаметр D условным проходом DN.
- При одинаковом D другая стенка меняет внутренний просвет, площадь и расчётную массу.
- Проверьте назначение и единицы скачиваемого файла; геометрический файл не подтверждает марку стали и свойства поставляемой трубы.
Форматы файлов · Обозначения профилей · Источники и проверка
