01 / Первый комплект
Что подготовить для одного изделия
Возьмите материалы, которые уже есть. Проектировщик увидит карточку с описанием и характеристиками и сможет скачать опубликованные оригиналы.
Описание и права
Название, артикул, категория, раздел, описание и версия. Подтверждение прав и условия использования.
Поля карточки →Файл или документация по ссылке
Хотя бы один принятый файл либо разрешённая ссылка на документацию. Модель, чертёж или PDF выбирайте по задаче изделия.
До 25 МиБ на вложение →Параметры и контекст
Габариты и единицы, состав комплекта, программа и версия, ограничения применения. Фото и модель добавьте, если они помогают выбрать изделие.
Посмотреть пример →Если включено досье: это PDF и CSV, которые платформа формирует из карточки. Перед публикацией их нужно пересобрать из актуальной редакции. Сохранение карточки и загрузка файлов сами по себе ничего не публикуют.
Перейти к шагам загрузки ↓02 / Пример оконной сборки
Одна система — конкретные исполнения
Профиль, система и собранное окно описывают разные объекты. Укажите, что именно получит проектировщик.
Условная схема. Открывание и комплектация требуют отдельного согласования.
DEMO-Астра: окно 1200 × 1500
Артикул DEMO-ASTRA-1200 · Версия 1.0
- Категория / раздел
- Ограждающие конструкции / АР
- Габариты
- Ширина 1200 мм, высота 1500 мм
- В учебном комплекте
- Описание, параметры и CSV-оригинал
- Для реальной модели уточните
- Состав сборки, заполнение, открывание, узлы, целевую программу и версию
Данные вымышлены и не предназначены для проектирования. В примере три отдельные карточки; связь обозначена названиями и артикулами. Автоматическая вложенность при импорте не создаётся.
03 / Как загрузить и опубликовать
Четыре шага до доступного комплекта
- 1
Создайте карточку
Откройте кабинет производителя, войдите или зарегистрируйтесь. Проверьте организацию. Нажмите «Добавить материал», заполните поля и сохраните карточку.
Результат: Приватный черновик своей организации.
- 2
Добавьте файлы
Укажите файл, тип, версию и программу. Дождитесь завершения загрузки. Изображения добавляются отдельно в галерею. Для нескольких карточек используйте импорт таблицы и файлов.
Результат: Оригиналы связаны с черновиком.
- 3
Проверьте содержание
Сверьте описание, параметры, права и актуальные файлы. Если включено досье, пересоберите PDF и CSV. Откройте действие публикации и посмотрите замечания.
Результат: Комплект готов к вашему подтверждению.
- 4

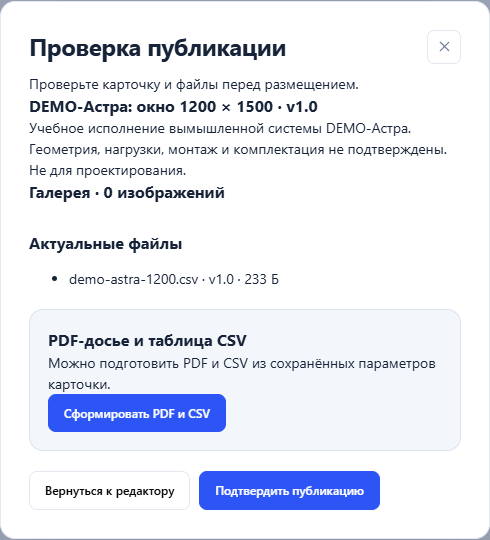

Подтвердите публикацию
Нажмите «Подтвердить публикацию». Затем откройте карточку без входа и проверьте скачивание файлов.
Результат: Посетителям доступна подтверждённая вами редакция.

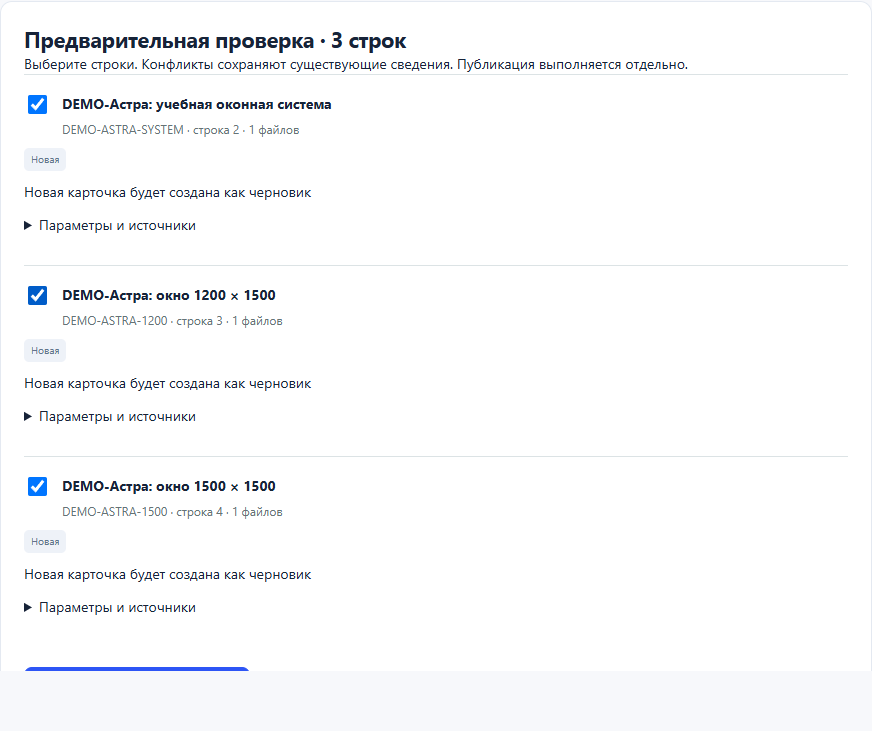

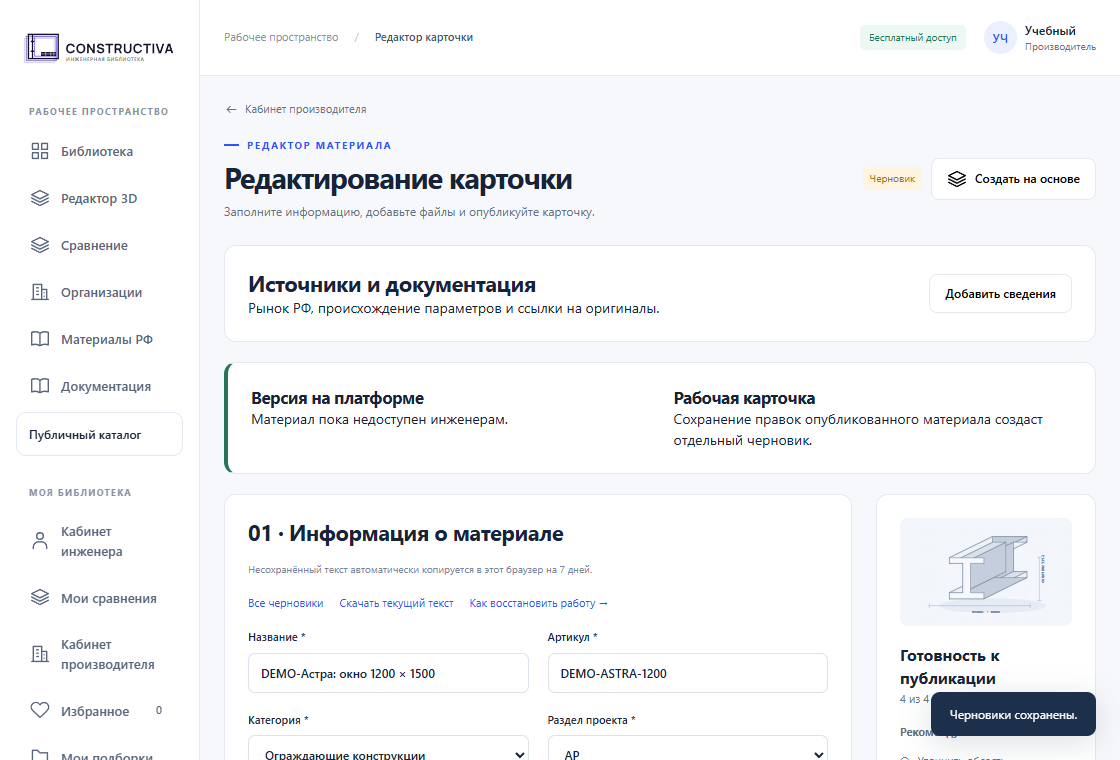

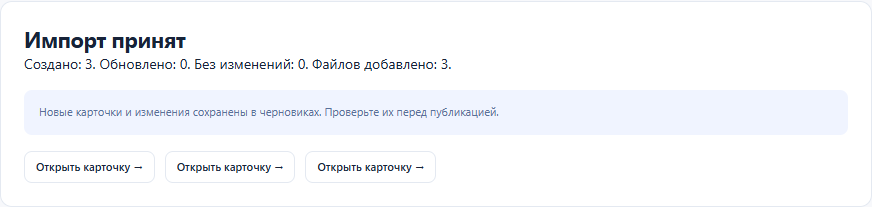

Как это выглядит в кабинете — пример импорта
Снимки из изолированного учебного кабинета. Для одной карточки используются тот же редактор и действие публикации.
Кто видит черновик? Только ваша организация. Публикацию подтверждает владелец материала. Этот статус означает доступность карточки; техническую корректность проверяют ответственные специалисты.
04 / Шаблоны и чек-лист
Выберите файл для своей задачи
Результат: Один черновикCSVТот же минимум в CSV ↓Для текстового редактора или экспорта из другой системы.Куда: «Импорт таблицы и файлов»
Результат: Один черновикCSV · Заполненный примерСистема и два исполнения ↓Три карточки DEMO-Астра с характеристиками. Файлы не прикрепляются.Куда: «Импорт таблицы и файлов»
Результат: Три черновикаZIP · Пробная загрузкаКаталог вместе с файлами ↓Три карточки и три CSV-оригинала с параметрами. BIM-моделей в архиве нет.Куда: «Импорт таблицы и файлов»
Результат: Три черновика с файламиTXTЧек-лист подготовки ↓Проверьте комплект, права, версии и результат. Загружать чек-лист на платформу не нужно.
После скачивания: кабинет → «Импорт таблицы и файлов» → выберите файл → «Проверить комплект» → сверить строки → «Сохранить выбранные черновики». Учебные карточки публиковать не требуется.
Шесть колонок минимального шаблона
external_key· Идентификатор- DEMO-ASTRA-1200. Устойчивый ключ строки для обновлений; сохраняйте его при повторном импорте.
title· Название- DEMO-Астра: окно 1200 × 1500. Конкретное изделие или система.
sku· Артикул- DEMO-ASTRA-1200. Обозначение изделия в вашем каталоге.
category· Категория- Ограждающие конструкции. Точное значение из списка платформы.
discipline· Раздел- АР. Допустимые значения: КМ, КЖ, АР, КР.
description· Описание- Что входит в комплект, для какой задачи и с какими ограничениями его использовать.
Минимальный шаблон создаёт черновик. Перед публикацией добавьте права, условия использования и файл либо ссылку на документацию. DEMO-значения замените своими.
05 / Форматы и лимиты
Форматы и ограничения
Один и тот же CSV или XLSX можно приложить как документ либо использовать для импорта данных. Это разные действия с разными ограничениями.
BIM / CAD
IFC, DXF, DWG, RFA, RVT, STEP, STP
до 25 МиБ на файл
Имя, версия, тип «Модель»/«Чертёж», программа и версия. Скачивание оригинала. Просмотр геометрии доступен только при наличии подготовленного представления.
Документы и таблицы
PDF, CSV, XLSX, ZIP
до 25 МиБ на вложение
Назначение, версия, программа, тип «Документ», «Параметры» или «Комплект». PDF можно открыть в просмотрщике. Остальные файлы доступны для скачивания.
Импорт каталога
CSV — 512 КиБ
XLSX — 2 МиБ
до 50 карточек, один лист
Колонки из шаблона. Предварительная проверка, выбор строк, затем сохранение черновиков. CSV — UTF-8; XLSX — обычные значения, без формул и объединённых ячеек.
Импорт каталога с файлами
ZIP — 25 МиБ
до 200 МиБ после распаковки
Один catalog.csv или catalog.xlsx в корне и связанные оригиналы в files/. Вложенные папки не допускаются. Лимиты таблиц внутри ZIP сохраняются.
Импорт характеристик
CSV/TSV — 512 КиБ
XLSX — 2 МиБ
в карточке до 40 параметров
Название, значение, единица. Можно вставить ячейки Excel. Просмотр до 200 строк с заголовком, 20 столбцов, 4 000 ячеек в книге, до 10 листов XLSX. Перенос в черновик и сохранение выполняются отдельно.
Изображения
JPEG, PNG, WebP — 10 МиБ
до 12 в галерее
64–10 000 пикселей по каждой стороне, до 20 Мп; без анимации. Подпись, альтернативный текст, тип, автор, источник, основание использования и область применимости.
Квота карточки: до 40 файловых версий и 200 МиБ суммарно, включая историю. Лимит 25 МиБ относится к каждому оригиналу. Для ZIP дополнительно проверяются имена, структура и распакованный объём: не более большего из 1 МиБ и 100 размеров архива, в любом случае не более 200 МиБ. Обычный ZIP-вложение и ZIP для импорта имеют разное назначение.
Файл должен быть непустым, целым и соответствовать расширению. Переименование файла в поддерживаемый формат не преобразует его. Если исходник больше лимита или его формат отсутствует, согласуйте подходящий экспорт либо разместите разрешённую ссылку на документацию. Сохраняйте зависимости модели; не делите рабочую сборку произвольно.
1 МиБ = 1 048 576 байт; 1 КиБ = 1 024 байта. Числовые ограничения относятся к указанному действию.
06 / Поля карточки
Дайте материалу однозначное описание
- Название и артикул
- Укажите конкретное изделие или систему и устойчивое обозначение. Исполнения — варианты с отличающимися размерами или составом — должны различаться. В импорте используйте стабильный external_key для последующих обновлений.
- Категория и раздел
- Выберите значения из списков платформы. Для учебной оконной системы: «Ограждающие конструкции», «АР». Произвольное название категории импорт не примет.
- Описание
- Что входит в комплект, для какой задачи он предназначен и чего в нём нет. Материал и габариты можно уточнить отдельными полями.
- Версия
- Номер вида 1.0 или 1.0.1, от одной до трёх цифр в каждой части. Для обновления одноимённого файла нужен больший номер; версия файла не может быть ниже текущей версии карточки.
- Характеристики
- До 40 строк «название — значение — единица», до 200 символов в каждой ячейке. Название и значение обязательны; для текстового параметра единица может быть пустой. Не заменяйте неизвестное значение нулём. Единицы автоматически не пересчитываются.
- Источники и права
- Укажите автора, источник и дату проверки, когда они известны. Дата — ГГГГ-ММ-ДД, не в будущем. Для публикации обязательны подтверждение прав и понятные условия использования.
Допустимые категории и разделы
Категории: Металлоконструкции; Железобетон; Фундаменты; Крепёж и соединения; Ограждающие конструкции; Типовые узлы; Шпунтовые ограждения; Металлопрокат и профили.
Разделы: КМ, КЖ, АР, КР. При появлении новых категорий ориентируйтесь на действующие списки формы.
Для файлов дополнительно задайте тип: «Модель», «Чертёж», «Документ», «Параметры» или «Комплект», а также программу/совместимость. Название программы — сведения автора, а не результат испытания платформой.
07 / BIM и совместимость
Опишите, что именно представляет модель
Профиль, оконная сборка и система — разные объекты. Одна профильная система может иметь несколько оконных конструкций с разными габаритами, заполнением и комплектацией. Укажите, какому объекту и исполнению соответствует каждый файл.
Платформа проверяет
Размер, имя, базовую структуру формата и целостность хранения. При скачивании проверяется контрольная сумма оригинала.
Автор проверяет в целевом ПО
Открытие файла, геометрию и единицы, параметры, зависимости, ограничения применения и соответствие конкретному изделию.
- Запишите программу и версию, в которой файл создан и проверен. Для IFC укажите схему экспорта, если она известна.
- Укажите единицы и реальные габариты, систему координат и связанные файлы, если они нужны для использования модели.
- Опишите детализацию, состав параметров и то, что пользователь может менять. Поле LOD не задаёт общего обязательного уровня для всех материалов.
- Для пилота отдельно согласуйте размерные исполнения, узлы примыкания, монтаж и комплектацию. Приведённые рекомендации не являются обязательным стандартом всей линейки.
Программы и границы совместимости
Приём RFA/RVT не подтверждает открытие в конкретной версии Revit. Нативные форматы Renga и Archicad в списке загрузки не заявлены. Имя программы в карточке не означает интеграции с ней. Автоматический обмен с расчётными программами и государственными системами здесь не обещается.
08 / Справочник импорта
Таблица → проверка → черновики
Загрузите CSV, XLSX или ZIP через «Импорт таблицы и файлов». Посмотрите результат проверки, исправьте замечания, выберите нужные строки и подтвердите сохранение. Импорт сам по себе не публикует материалы.
Идентификаторы и повторный импорт
Шесть обязательных заголовков
external_key;title;sku;category;discipline;descriptionexternal_key — уникальное устойчивое обозначение строки (до 100 букв, цифр, знаков подчёркивания, точки или дефиса). Сохраняйте его при обновлении. Повторный импорт сверяет карточку внутри вашей организации. При ручных изменениях или устаревшей проверке потребуется разрешить конфликт.
Структура ZIP и привязка файлов
Если есть файлы — соберите ZIP
catalog.csv ← либо catalog.xlsx, один файл
files/
demo-astra-system.csv ← оригиналы без вложенных папок
demo-astra-1200.csv
demo-astra-1500.csvКолонка files содержит JSON-массив объектов с точными именами файлов, версиями, программой, типом и автором. Оригинал должен находиться в files/, а каждый файл архива — иметь связь с карточкой. Лишние README, скрытые файлы ОС и вложенные каталоги не добавляйте.
[{"name":"demo-astra-1200.csv","version":"1.0",
"software":"CSV UTF-8","kind":"Параметры",
"author":"Constructiva — учебный пример","rights":"original_work"}]Для размещения файлов в таблице нужны rights=yes и заполненная license. Указывайте права, соответствующие вашему материалу. Значение original_work в примере относится только к авторским учебным таблицам.
Необязательные колонки и характеристики
material, dimensions, source_url, checked_at, market_url, country, entity, params, documents, files, license, rights, version. Не добавляйте неизвестные заголовки. Значения entity: material, product, system, detail. Указание страны требует источника; ссылки должны быть публичными HTTP(S), без логина, пароля и служебного порта.
params — JSON-массив троек, например [["Ширина","1200","мм"],["Высота","1500","мм"]]. documents — массив ссылок, например [{"title":"Технический лист","url":"https://example.org/document.pdf","format":"PDF"}]; это иллюстрация структуры, адрес нужно заменить действующим источником. Внешний URL не загружает файл в библиотеку.
CSV сохраните в UTF-8, с разделителем «;», запятой или табуляцией. Шаблоны каталога используют «;». Не изменяйте JSON вручную без проверки кавычек: удобнее начать с заполненного примера. В XLSX оставьте один лист без формул, дат как специальных ячеек, объединений, макросов и внешних связей. Даты проверки вводите текстом ГГГГ-ММ-ДД. Отформатированная пустая строка не должна становиться ещё одной записью.
09 / Обновления и доступ
Каждое обновление публикуется отдельно
Черновик
Ваша организация: Просмотр и изменение.
Посетители: Материал и файлы недоступны.
Опубликовано
Ваша организация: Подготовка обновления, снятие.
Посетители: Публичная редакция и её файлы.
Есть обновление в черновике
Ваша организация: Новые данные и файлы, проверка различий.
Посетители: Прежняя публичная редакция.
Снято / в архиве
Ваша организация: История сохранена; подготовка к повторной публикации.
Посетители: Материал недоступен.
Для замены одноимённого файла увеличьте версию. Предыдущие версии остаются в истории и занимают квоту. После сохранения изменений проверьте различия и подтвердите публикацию. Снятие карточки с публикации не удаляет ранее скачанные пользователями копии.
Если загрузка прервалась
Вернитесь в тот же аккаунт и карточку, выберите тот же исходный файл с теми же параметрами. Платформа может продолжить незавершённую загрузку; срок сохранения сессии — 30 минут. После истечения срока начните заново. При несовпадении файла отмените прежнюю загрузку. Лимит незавершённых сессий: две на пользователя, восемь на экземпляр платформы.
10 / Ошибки и помощь
Исправьте причину и повторите проверку
Размер превышает лимит
Проверьте лимит именно выбранного способа: вложение, изображение, импорт таблицы или ZIP. Экспортируйте допустимый вариант либо согласуйте иной способ передачи.
Содержимое не соответствует формату
Откройте исходник в целевом ПО, заново сохраните/экспортируйте его. Не исправляйте проблему сменой расширения.
В корне ZIP нужен catalog.csv или catalog.xlsx
Оставьте ровно одну таблицу в корне и оригиналы в files/. Удалите вложенную внешнюю папку архива.
Отсутствует файл / есть файл без связи
Сверьте имена и регистр в files и в архиве. Уберите лишние вложения. Файлы по внешним URL автоматически не скачиваются.
Формулы, ошибочные или объединённые ячейки
Замените их обычными значениями. Для импорта каталога оставьте один лист. Не загружайте макросы или активные вложения.
Неизвестная категория или раздел
Возьмите точное значение из формы или списка выше, сохранив написание.
Такая или более новая версия уже есть
Для нового содержимого увеличьте версию одноимённого файла. После сбоя сначала проверьте список: файл мог уже сохраниться.
40 файлов / 200 МиБ на карточку
В квоту входит история. Не создавайте дубликаты, чтобы обойти лимит; согласуйте структуру материала или передачу дополнительного комплекта.
Нет прав / файл не опубликован
Войдите в нужный кабинет производителя. Проверьте принадлежность карточки своей организации и состояние публикации.
Карточка изменилась после проверки
Откройте актуальную редакцию и повторите предварительную проверку. Сверьте ручные правки перед применением импорта.
Публикация недоступна
Проверьте права, условия использования, файл или ссылку на документацию, замечания к галерее и актуальность включённого досье.
Если повторная проверка не помогла, передайте сопровождающему пилот название действия, точный текст ошибки, формат, размер файла и время. Не передавайте пароль или содержимое закрытых файлов в сообщении об ошибке.
11 / Права и технические вопросы
Согласуйте содержание первого комплекта
Общедоступная ссылка не означает разрешения на перепубликацию. Для файлов и изображений указывайте действительное основание использования и условия, на которых проектировщик может их скачать и применять. Учебным материалам нельзя присваивать статус подтверждённого производителя или экспертного заключения.
Базовая проверка загрузки не заменяет специализированную проверку вредоносного содержимого и не подтверждает инженерную пригодность. Корректность характеристик, моделей и их применимость проверяются ответственными специалистами.
Со стороны производителя
Подготовить файлы, подтвердить права, проверить характеристики и открытие в целевом ПО. Назначить ответственного за обновления.
Вместе с командой платформы
Выбрать объект и проектную задачу, согласовать состав материалов, техническое сопровождение и критерии приёмки.
До первого пилота договоритесь
- Какую систему и какие исполнения размещаем первыми.
- Какие форматы, версии программ и размеры исходников уже есть.
- Какие параметры, узлы и документы нужны проектировщику.
- Кто отвечает за BIM/CAD, техническое содержание, права и обновления.
- Кто проверяет открытие моделей в целевом ПО и по каким критериям принимается пилот.
Обсудить подготовку материалов
Передайте координатору вашей встречи список файлов, форматы и размеры, программу и версию.
Контакт для технического сопровождения и сроки ответа согласуйте с координатором пилота. Вопросы по составу модели можно уточнить до подготовки всей линейки.
